고령친화·장애인보조기기 사용성 평가실 및 관찰실 평가지원 시스템 구축사례



1. 사업의 개요

오늘 소개해 드릴 설치사례는  고령친화 장애인 보조기기 사용성 평가를 위한 평가실 및 관찰실을 구축하여 업무효율 향상과 객관적이고 신뢰성 높은 평가 업무를 수행하기 위하여 카메라시스템, 네트워크 녹화 스토리지시스템, 콘솔데스크, 영상분배 및 디스플레이시스템, 음향시스템, 스마트통합제어시스템, 영상 수집 가공 학습프로그램 등의 솔루션입니다.

2. 시스템의 개요

1) 사용성 평가실: 고령친화 및 장애인보조기기 사용성 평가를 위한 공간으로, 실제 사용환경과 유사한 조건에서 보조기기를 사용하는 장애인들의 문제점을 실험적으로 평가하는 공간입니다.

다양한 보조기기에 대한 사용성 테스트를 실시할 수 있으며, 보조기기 제작사나 개발사들의 제품 개선에도 활용될 수 있습니다.

2) 관찰실: 사용성 평가실에서 수행되는 실험 과정을 실시간으로 관찰하고 기록하는 공간입니다. 장애를 가진 사용자들의 보조기기 사용 과정을 직접 관찰하여 문제점을 파악하고 보완할 수 있습니다. 수집된 데이터는 보조기기 제작사나 개발사들의 제품 개선에 활용될 수 있습니다.

3) 통합 제어 시스템: 사용성 평가실과 관찰실에서 필요한 장비들을 통합적으로 제어하는 시스템입니다. 이 시스템을 통해 보조기기 사용성 평가에 필요한 다양한 장비들을 효율적으로 제어할 수 있으며, 체계적이고 정확한 평가를 가능하게 합니다.



3. 주요 적용 기술

평가실과 관찰실에서 활용되는 주요 첨단 기술 8가지는 다음과 같습니다:

1) 위험 상황 감지 및 모니터링 알람 기술: 이 기술은 보조기기 사용 중 발생할 수 있는 위험 상황을 실시간으로 감지하고 모니터링하며, 필요한 경우 즉시 알람을 발생시킵니다.

2) 환경 모니터링 및 알람 기술: 평가실의 환경 상태를 실시간으로 모니터링하며, 특정 기준을 초과하거나 불리한 조건이 감지되면 알람을 발생시킵니다.

3) 실시간 녹화 및 저장 기술: 사용자의 보조기기 사용 과정을 영상과 음성으로 실시간으로 녹화하고 저장하는 기능을 제공합니다.

4) 통합 관제 기술: 평가실의 각종 장비들을 한 곳에서 통합적으로 관리하고 제어할 수 있는 기능을 제공합니다.

5) 통합 자동화 기술: 평가실의 영상, 음향, 조명, 공조설비 등을 통합적으로 자동화하는 기술입니다.

6) 카메라 시스템과 네트워크 스토리지 시스템: PTZ FHD 카메라와 영상 및 음성 동영상 실시간 저장, 그리고 64T NAS 네트워크 스토리지를 활용하여 사용자의 활동을 캡쳐하고 저장합니다.

7) 통합제어 시스템: 이 시스템은 영상, 음향, 컴퓨터 시스템 전체를 원터치로 ON, OFF 제어하며, 환경센서 단말기를 통한 환경 정보 수집, 터치패널로 영상·음향·조명·환기·전동 장비 통합제어 등 다양한 기능을 제공합니다.

8) 영상 수집 가공 학습 프로그램: 사용성 평가용 데이터 수집, 가공 및 모델 학습 프로그램, 이상행동, 쓰러짐, 동선 분석 추적 프로그램 등을 통해 보조기기 사용 과정의 데이터를 정밀하게 수집하고 분석합니다.



이러한 기술들은 평가실과 관찰실에서의 운영 효율성과 사용자 안전성을 높이며, 보조기기의 개발과 향상에 크게 기여합니다.



4. 도입 효과

1) 향상된 사용자 경험: 통합제어시스템의 도입은 보조기기 사용성 평가를 통한 개선 점을 신속하게 파악하고 이를 반영함으로써 장애인 사용자들의 사용자 경험을 향상시킵니다. 이는 보조기기의 사용성을 향상시키고, 사용자들이 보조기기를 보다 편리하게 사용할 수 있도록 돕습니다.

2) 효율적인 운영 및 관리: 통합제어시스템은 평가실의 다양한 장비를 효율적으로 운영하고 관리할 수 있게 합니다. 이는 평가 과정의 효율성을 향상시키고, 운영 및 관리에 드는 시간과 노력을 줄일 수 있습니다. 또한, 실시간 모니터링 및 알람 기능은 문제 발생 시 즉시 조치를 취할 수 있게 하여 안전성을 높입니다.

3). 보조기기 개발의 품질 향상: 실시간 녹화 및 저장 기술은 보조기기 사용 과정의 데이터를 정밀하게 수집하고 분석할 수 있게 합니다. 이는 보조기기 개발자들이 사용자의 행동 패턴, 보조기기의 반응 등을 분석하고 개선하기 위한 중요한 자료로 활용할 수 있게 합니다. 이를 통해 보조기기의 개발 품질이 향상되며, 장애인들이 보다 편리하고 안전하게 보조기기를 사용할 수 있게 됩니다.



5. 시스템의 구성 및 운영 소프트웨어 사양

1) 평가실, 관찰실 카메라 시스템

(1) PTZ FHD 카메라 4대

(2) 영상 및 음성 동영상 실시간 저장

(3) 카메라 PTZ 제어 및 프리셋 호출

(4) 사용성 평가시 발생하는 이상 행동 감지 및 알람 프로그램

(5) 영상 모니터링 및 실시간 저장

2) 네트워크 스토리지 시스템

(1) 동영상  네트워크 스토리지

(2) 순간 영상  네트워크 스토리지

3) 관찰실 콘솔 데스크

4) 영상 분배 및 디스플레이 시스템

(1) 사용성 평가를 위한 고정형 대형 디스플레이 2대

(2) 사용성 평가를 위한 이동형 대형 디스플레이 2대

(3) 스마트 기기 연동 및 컴퓨터 화면 공유를 위한 영상 매트릭스

5) 음향 시스템

(1) 관찰실에서 안내를 위한 구즈넥 마이크 3개

(2) 평가실 소리를 수집할 수 있는 마이크 4개

(3) 사운드 믹싱 및 프리셋트 설정을 위한 오디오 믹서

(4) 평가실 및 관찰실의 사운드 시스템

보조기기 사용시 사용할 수 있는 무선 마이크 시스템

6) 통합제어 시스템

(1) 영상, 음향, 컴퓨터 시스템 전체 원터치 ON, OFF 제어

(2) 환경센서 단말기를 통한 환경 정보 수집

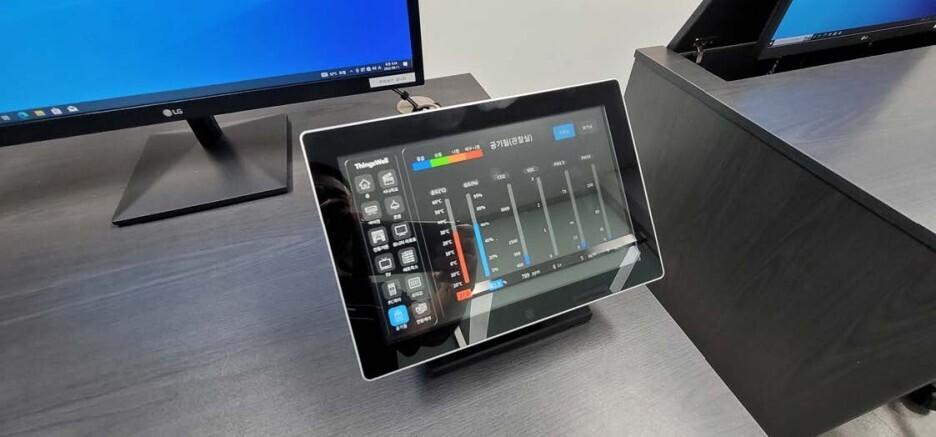

(3) 터치패널로 영상·음향·조명·환기·전동 장비 통합제어

(4) 사용자 맞춤형 UX 디자인 기반의 통합운영 프로그램

(5) 음향 프리셋 호출 및 조정

(6) 카메라 조정 및 프리셋 호출

7) 영상 수집 가공 학습 프로그램

(1) 사용성 평가용 데이터 수집, 가공 및 모델 학습 프로그램

(2) 이상행동, 쓰러짐, 동선 분석 추적 프로그램

(3) 객체에 대한 분류

(4) 객체간 겹침 분리 기술

(5) 쓰러짐, 방향이동, 배회 분석 기술

(6) 감지된 객체에 대한 지속적인 객체 추적

(7) 환경 노이즈 분리 기술

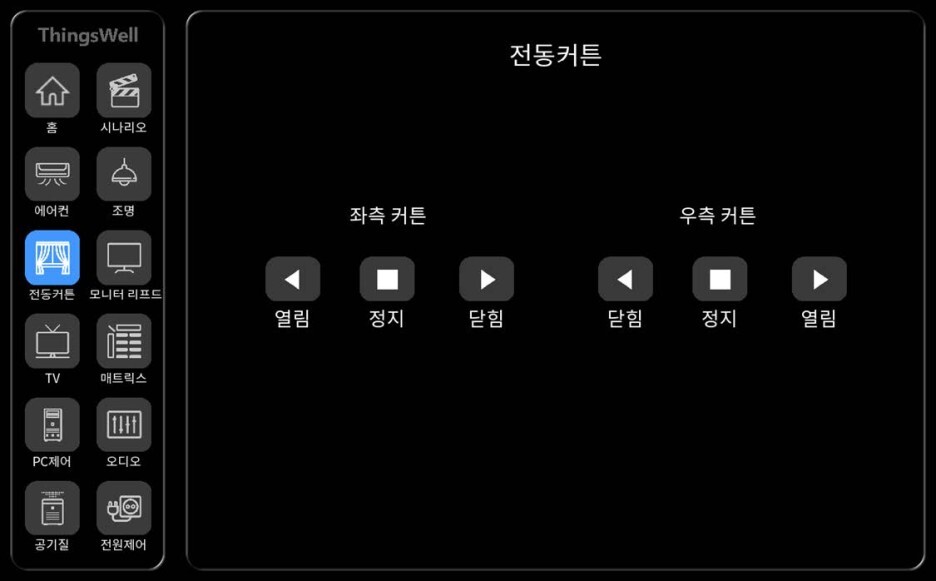

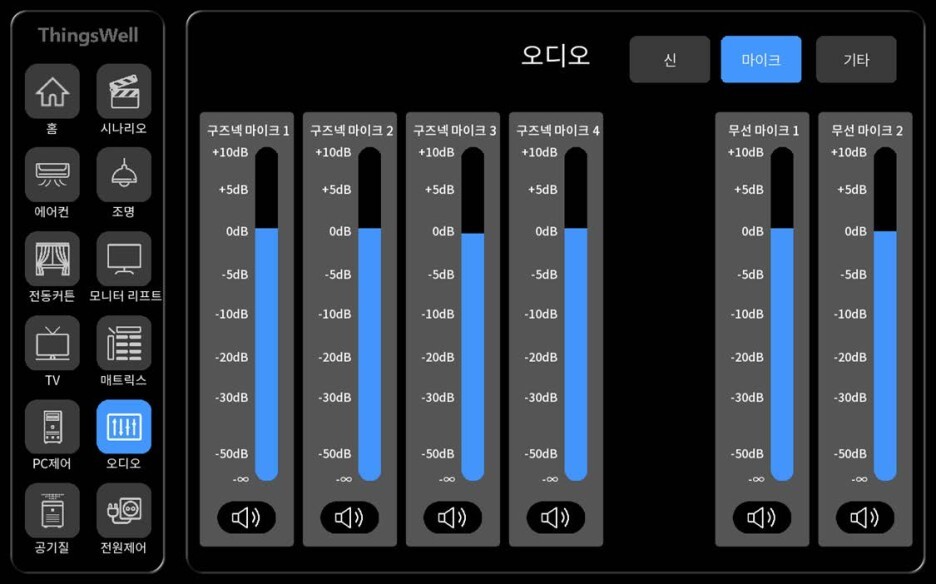

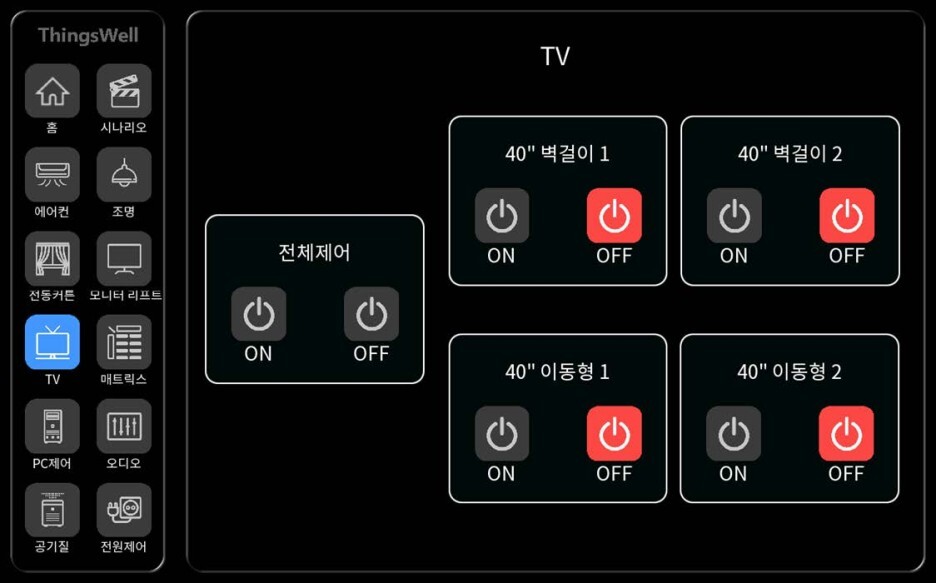

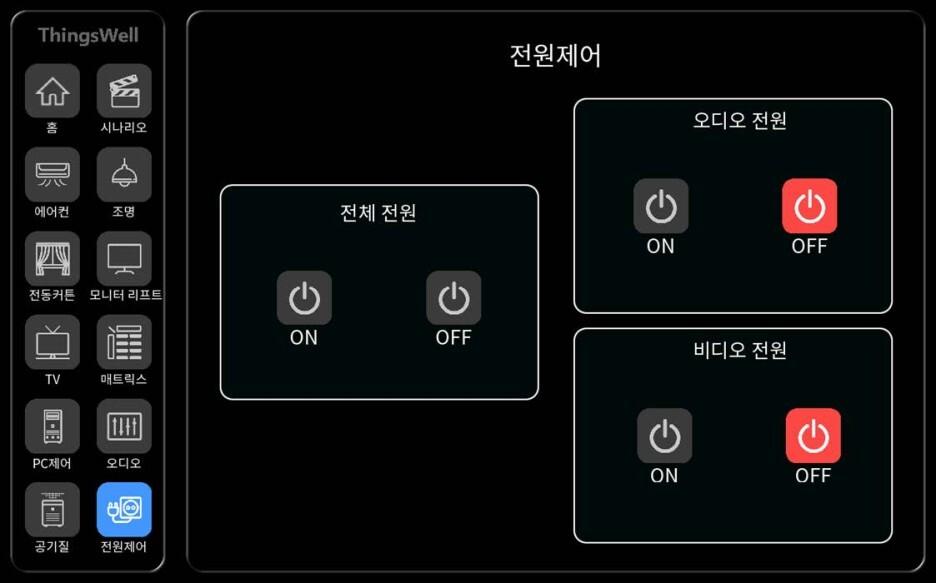

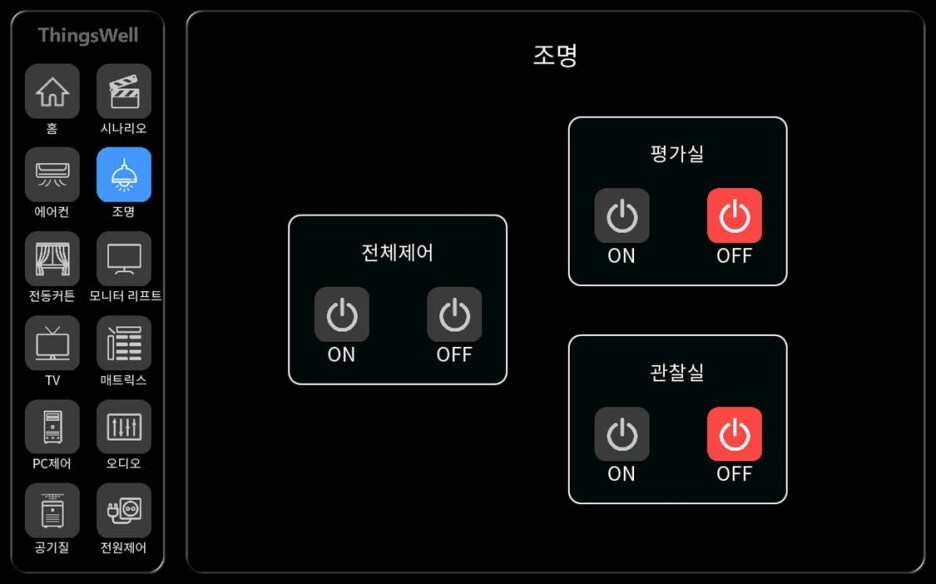

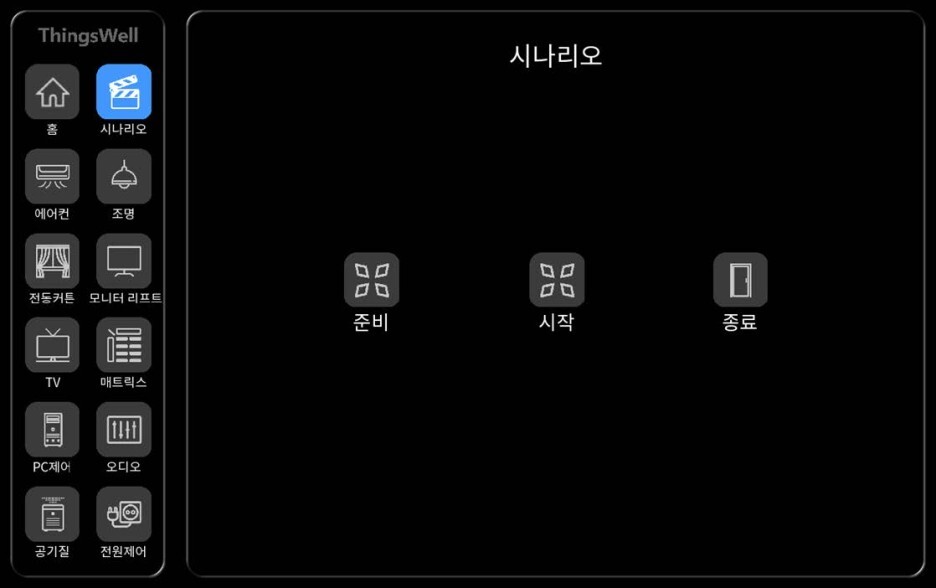

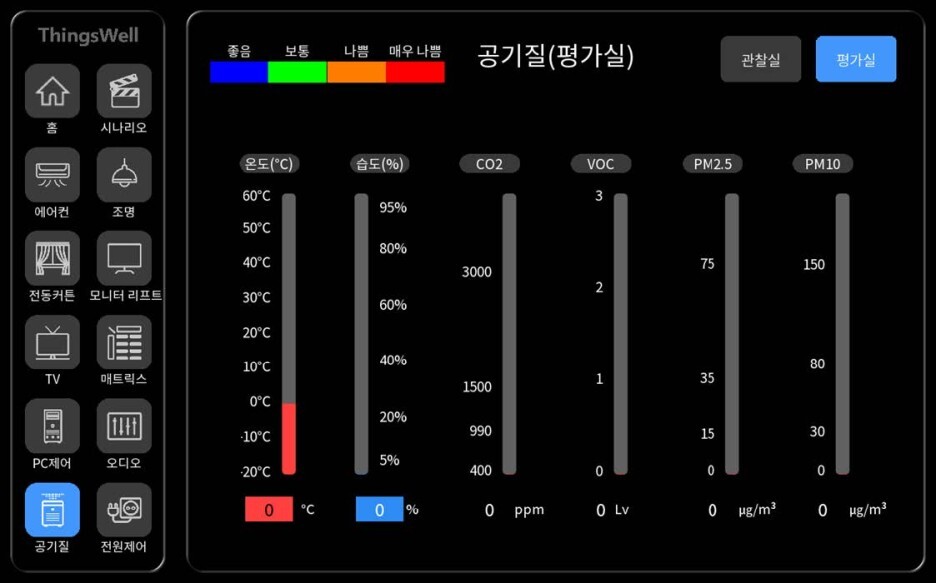

6. 소프트웨어 UX 화면 구성 및 운영 시나리오

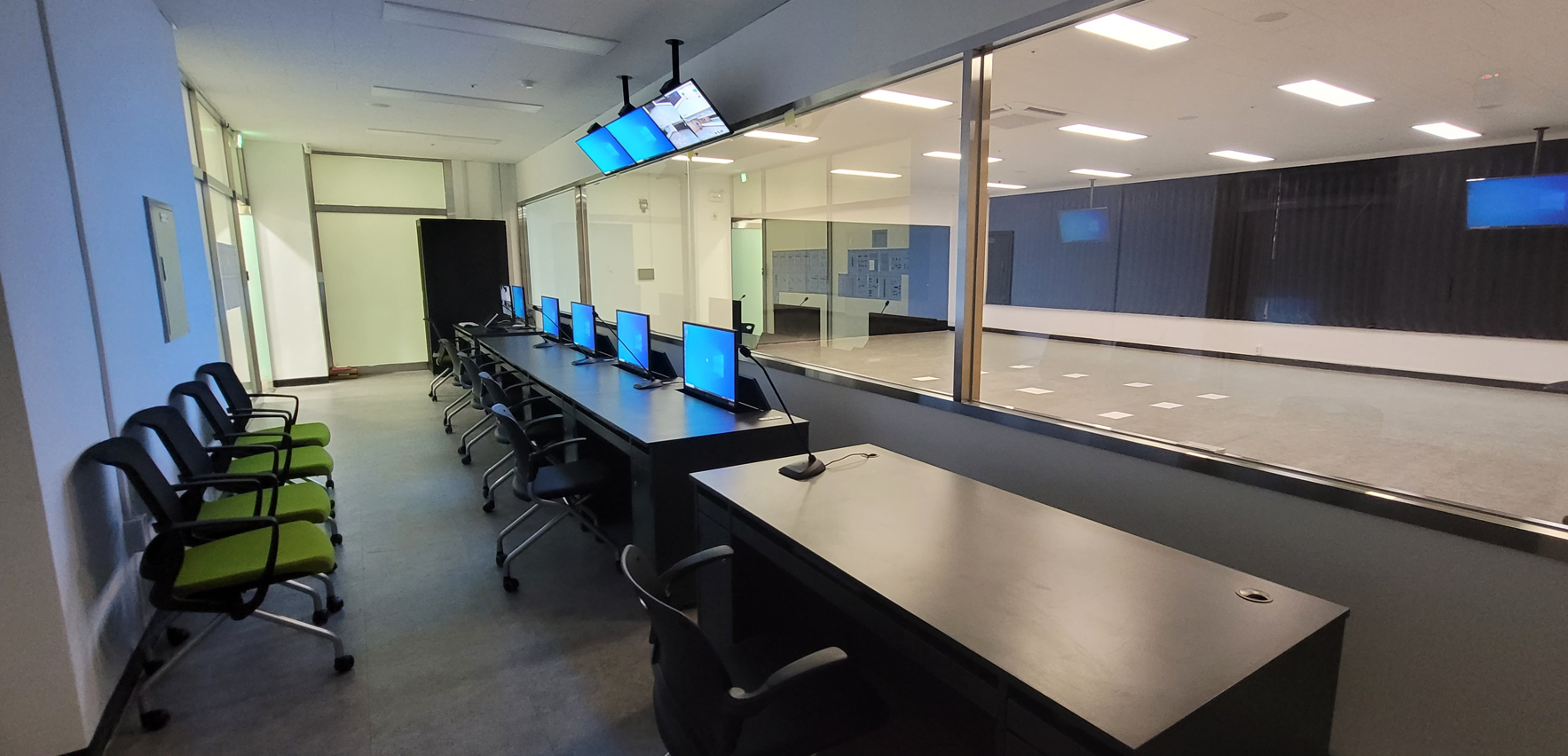

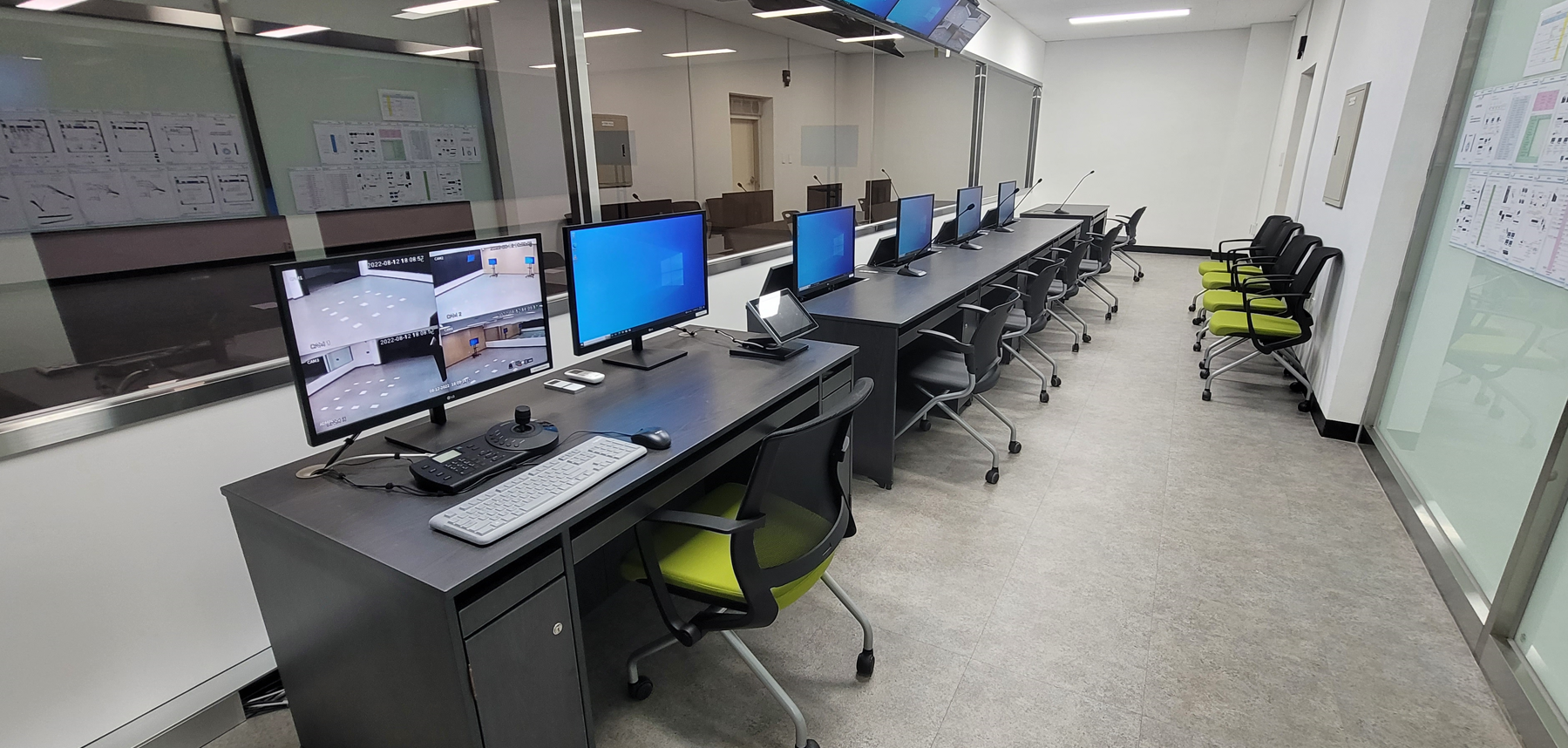

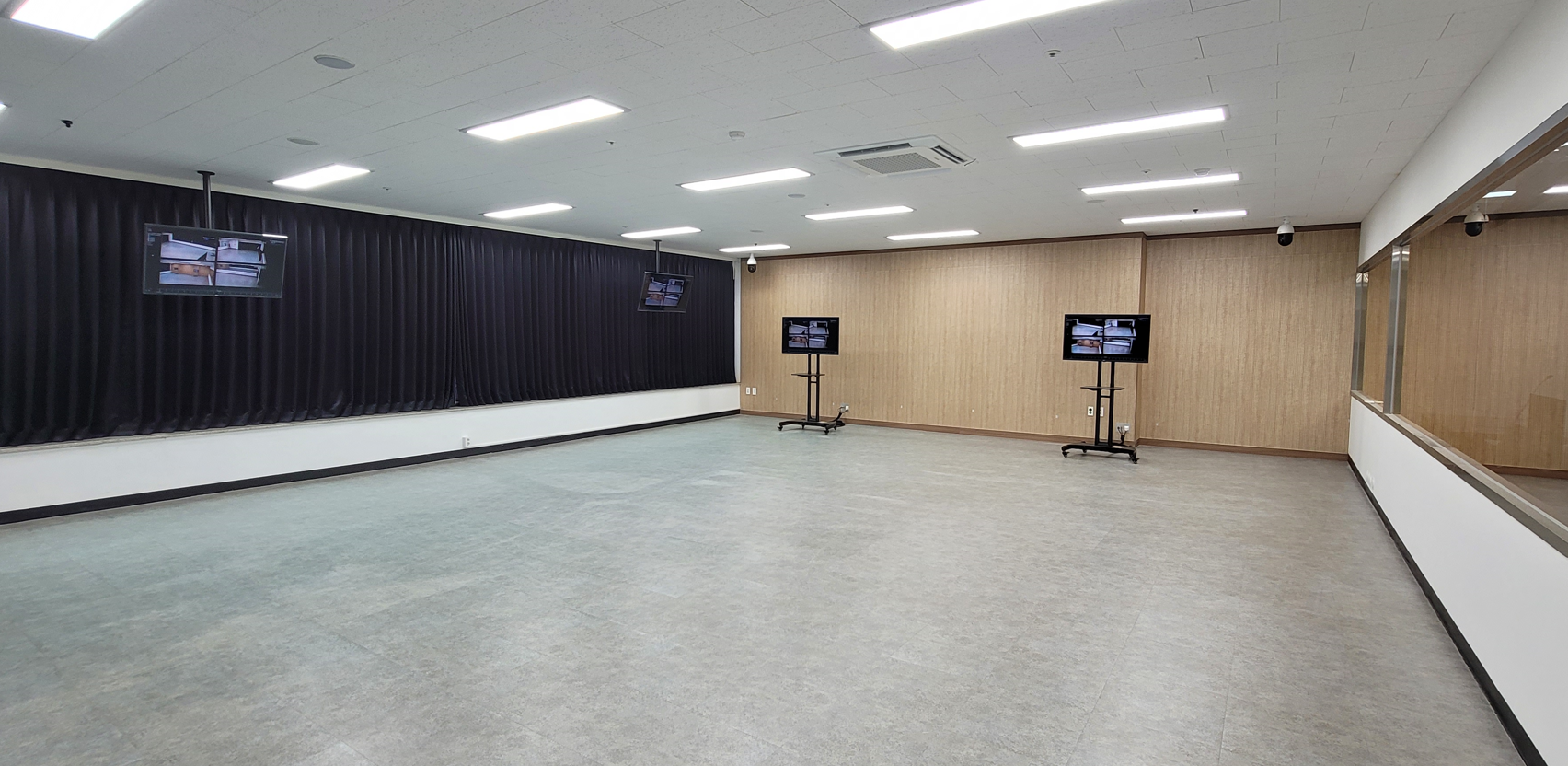

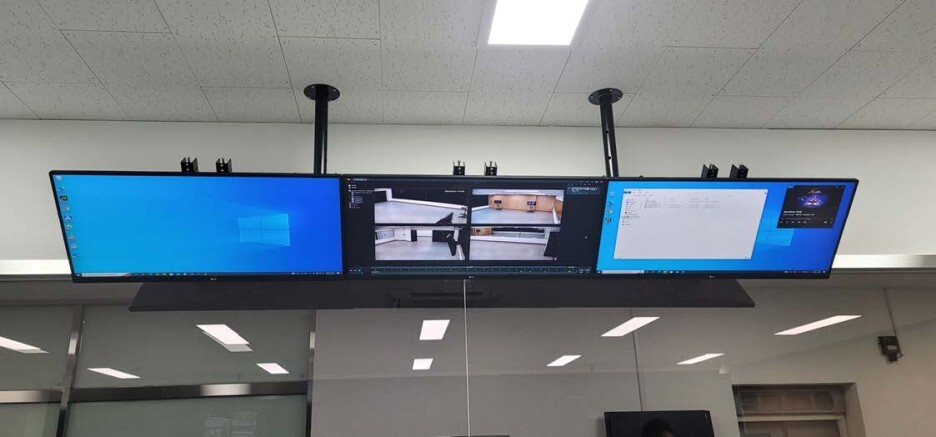

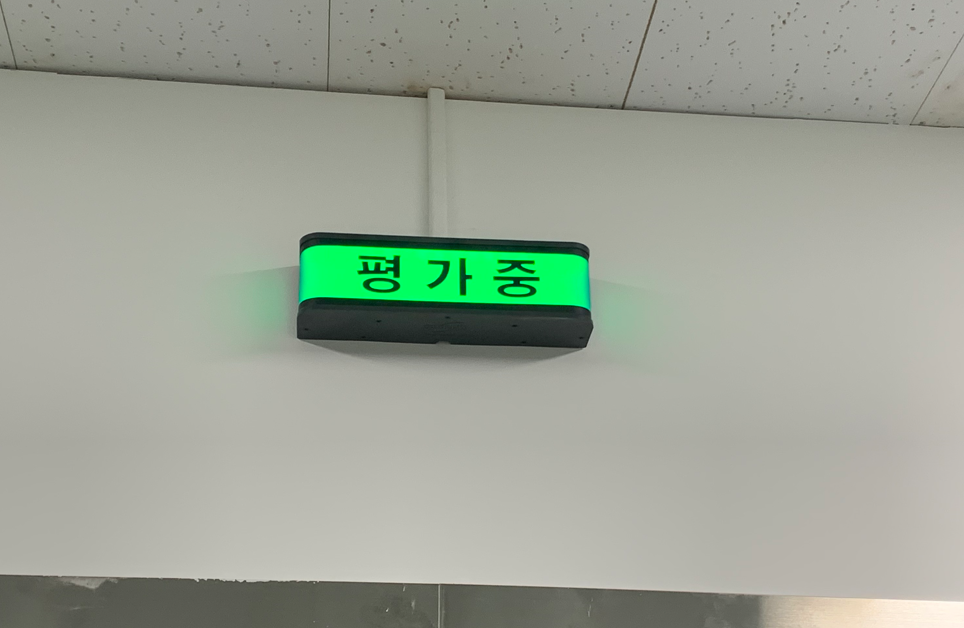

7. 구축 현장 사진
