IAQ 스마트 공간 자동화

1. 개요

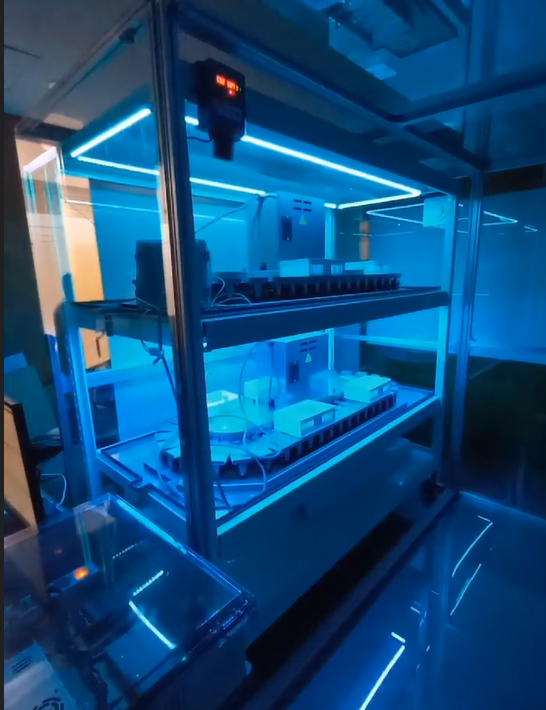

스마트 공간 내의 온도, 습도, CO2 설정 값 유지를 위한 설비 자동제어

2. 주요 사양
2-1. 스마트 공간 내 설치된 IAQ센서를 이용한 3가지 요소(온도, 습도, CO2)를 측정
2-2. 측정된 데이터를 모니터에 추세선으로 표시.
2-3. 측정된 데이터는 설치된 PC에 DB형태로 저장 & 24시간 전 데이터 모니터에 표시.
2-4. 스마트 팜의 자동제어를 위한 온도, 습도, CO2값 상위-하위 한계 값 설정
2-5. 스마트 팜의 자동제어를 위한 상위-하위 한계 값 설정 시간 설정
2-6. 별도 4개의 상위-하위 한계 값, 설정시간 저장 & 불러오기 기능

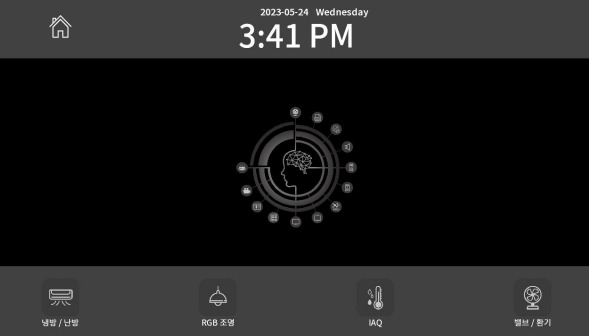

3. 터치패널 제어용 화면

3-1. 상단 중앙에는 현자 시각을 표시함.

3-2. 상단 좌측 홈 버튼은 대기화면으로 되돌아가는 버튼.

3-3. 하단 4개의 아이콘들은 각 장비의 개별제어 화면으로 이동하는 버튼임.

3-4. 개별제어 화면에는 선택한 장비의 개별제어 버튼들이 중앙 검정색 부분에 나옴

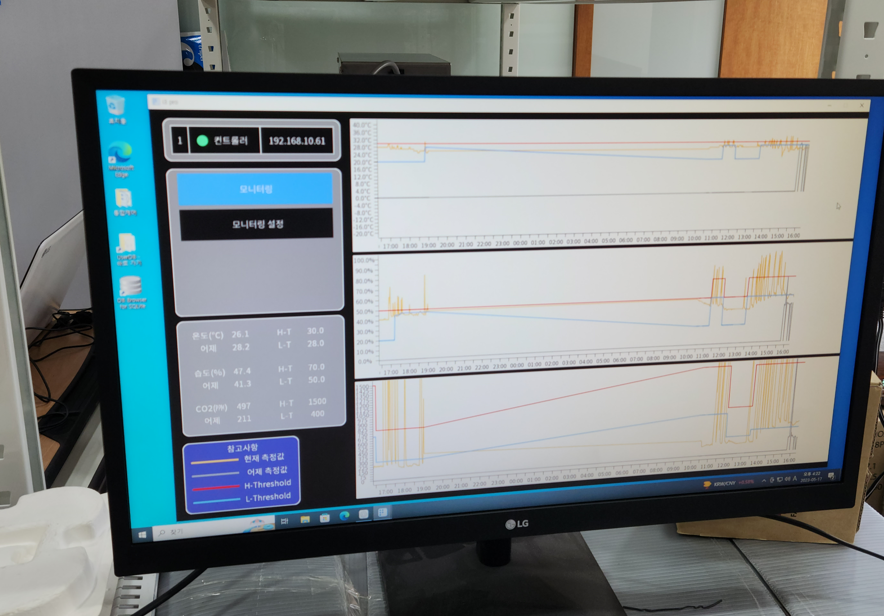

4. 컴퓨터 운영 화면

4-1. 좌측 제일 상단 녹색 표시는 통합제어 컨트롤러와 IP, 접속여부를 표시하였음.(접 속 시 녹색/ 미연결 시 붉은색으로 표시됨)

4-2. 메뉴 버튼으로는 좌측 상단에 있으며, [모니터링], [모니터링 설정] 버튼이 있음.

4-3. 모니터링 선택 시 추세선을 볼 수 있으며, 모니터링 설정 선택 시 구간 시간 설 정 및 구간 별 상위-하위 제한 값을 설정하는 화면으로 이동함.

4-4. 좌측 중단에는 현재 측정된 측정 값을 표시하였음

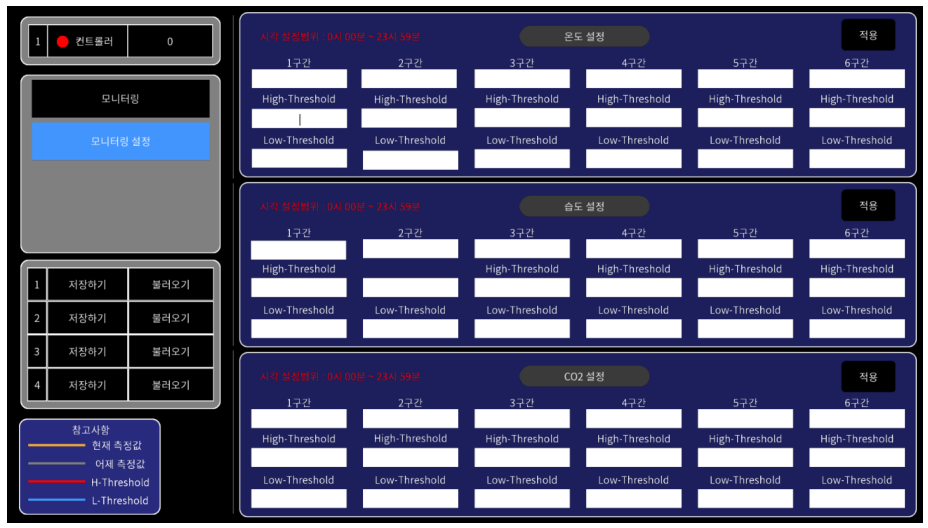

5. 셋업 화면

5-1. 우측 구간 설정 화면에서 구간은 각 구간이 끝나는 시간을 작성, High-Threshold 는 상위 설정 값, Low-Threshold는 하위 설정 값을 작성하는 구간임.

5-2. 작성 완료 후 우측 상단 적용 선택 시 선택 한 값을 적용함.

5-3. 각 구간별 시간, High-Threshold, Low-Threshold 값을 별도의 4개 프리셋으로 저 장 호출 할 수있음
