대강당 콘서트홀 음향 조명 전동 공간 설비 원격관리 ( 안동시민 회관)



안동시민회관, 대동관, 낙동관에서 사용하는 갤럭시탭의 UI 프로그램 사용설명서에는 정교한 통합관제 시스템이 자세히 설명되어 있습니다.

UI 프로그램 소개
개요 및 접근: 사용자가 갤럭시 탭을 통해 주요 컨트롤에 접근하는 방법을 다루는 스마트 통합 제어 시스템을 소개합니다.

주요 기능 및 컨트롤

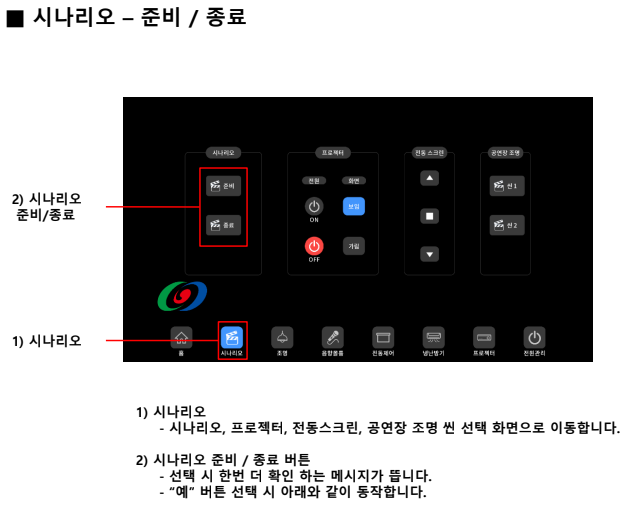

시나리오 기반 제어: 이벤트에 대한 다양한 조명 및 오디오 시나리오 간 전환에 대한 안내입니다.
조명 제어: 장면 선택 및 일반 조명 전원 관리를 포함하여 태블릿에서 직접 무대 및 일반 조명을 관리하는 방법을 설명합니다.
사운드 제어: 디지털 믹서 인터페이스를 사용하여 다양한 구역에 대한 음소거 및 볼륨 제어를 포함하여 오디오 레벨을 조정하는 단계를 자세히 설명합니다.
프로젝터 및 스크린 관리: 프로젝터 및 전자 스크린을 작동하는 방법, 태블릿에서 전원, 위치 지정 및 입력 소스와 같은 설정을 조정하는 방법에 대한 지침입니다.
온도 조절: 미리 설정된 조건에 따라 홀의 여러 부분에서 에어컨 및 난방 설정을 조정하는 방법을 설명합니다.

문제 해결 및 지원
일반적인 문제 및 해결 방법: 컨트롤을 재설정하거나 장치를 다시 연결하는 단계와 함께 연결 문제 또는 소프트웨어 문제에 대한 문제 해결 조언을 제공합니다.
기술 지원 정보: 지속적인 고객 지원 및 서비스 요청에 대한 연락처 정보를 제공합니다.



업데이트 및 법적 고지
매뉴얼 개정: 매뉴얼은 업데이트될 수 있으며 수정을 위해 오류가 보고될 수 있습니다.
저작권 및 사용 지침: 설명서와 해당 내용에 저작권이 있으며 무단 복사 또는 배포가 제한된다는 점을 강조합니다.
본 매뉴얼은 갤럭시 탭의 UI를 통해 통합 제어 시스템을 운영하기 위한 종합 가이드로, 이벤트 발생 시 원활한 운영을 보장하고 필수적인 문제 해결 지원을 제공합니다.



사용 UX 소개

안동시민 회관  설비 통합제어, 설비 원격관리

영상, 음향, 조명,  전동, 냉난방기 통합제어, 원격관리





\





통합 조명 제어 시스템은 다양한 형태의 조명을 중앙화된 방식으로 관리하고 제어하는 데 사용되는 기술입니다. 시설 운영자의 입장에서 이러한 시스템을 도입하고 활용하는 것은 여러 면에서 이점을 제공합니다.

통합 조명 제어의 특징

1. 중앙 집중식 관리: 모든 조명 설비를 하나의 시스템을 통해 제어할 수 있습니다. 이는 조명 상태의 실시간 모니터링과 조절을 가능하게 하여, 보다 효율적인 운영이 가능하도록 합니다.
2. 사용자 정의 시나리오: 다양한 행사나 상황에 맞춰 조명 설정을 사전에 프로그래밍할 수 있습니다. 예를 들어, 특정 이벤트에 맞는 조명 분위기를 미리 설정하고, 필요시 간편하게 호출하여 사용할 수 있습니다.
3. 에너지 효율성: 조명의 사용을 최적화하여 불필요한 에너지 소비를 줄일 수 있습니다. 예를 들어, 불필요한 조명을 자동으로 꺼주는 기능 등이 이에 해당합니다.

통합 조명 제어의 장점

1. 에너지 절감: 자동화된 조명 제어 시스템은 에너지 소비를 최적화하고, 전력 사용을 감소시켜 경제적 이익을 제공합니다.
2. 운영 효율성 증대: 조명 제어를 위한 노동력과 시간이 절감되며, 운영자는 조명 관리에 드는 노력을 최소화하면서도 최적의 조명 환경을 유지할 수 있습니다.
3. 유연성: 조명 시스템은 다양한 환경과 조건에 맞춰 유연하게 조정될 수 있습니다. 이는 다양한 행사 및 상황에서 적절한 조명을 제공하여 사용자 경험을 향상시킵니다.

도입 효과

1. 비용 절감: 장기적으로 볼 때, 에너지 효율이 개선되고 유지보수 비용이 감소함으로써 경제적 부담이 줄어듭니다.
2. 환경 영향 감소: 에너지 사용을 최적화함으로써 탄소 배출과 같은 환경적 영향을 감소시킬 수 있습니다.
3. 사용자 만족도 향상: 조명 시나리오의 다양화와 적절한 조명 환경 조성은 방문객 및 사용자의 만족도를 높이는 데 기여합니다.

결론

통합 조명 제어 시스템은 시설 운영에 있어 중요한 요소로, 에너지와 운영 비용 절감, 사용자 만족도 향상 등 다양한 이점을 제공합니다. 따라서 이러한 시스템의 도입은 효율적이고 경제적인 시설 관리를 위한 핵심 전략이 될 수 있습니다.



조명제어

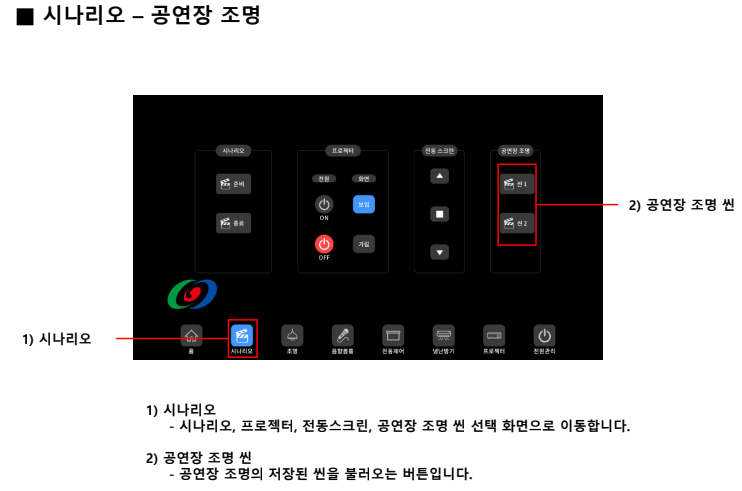

- 공연장 조명

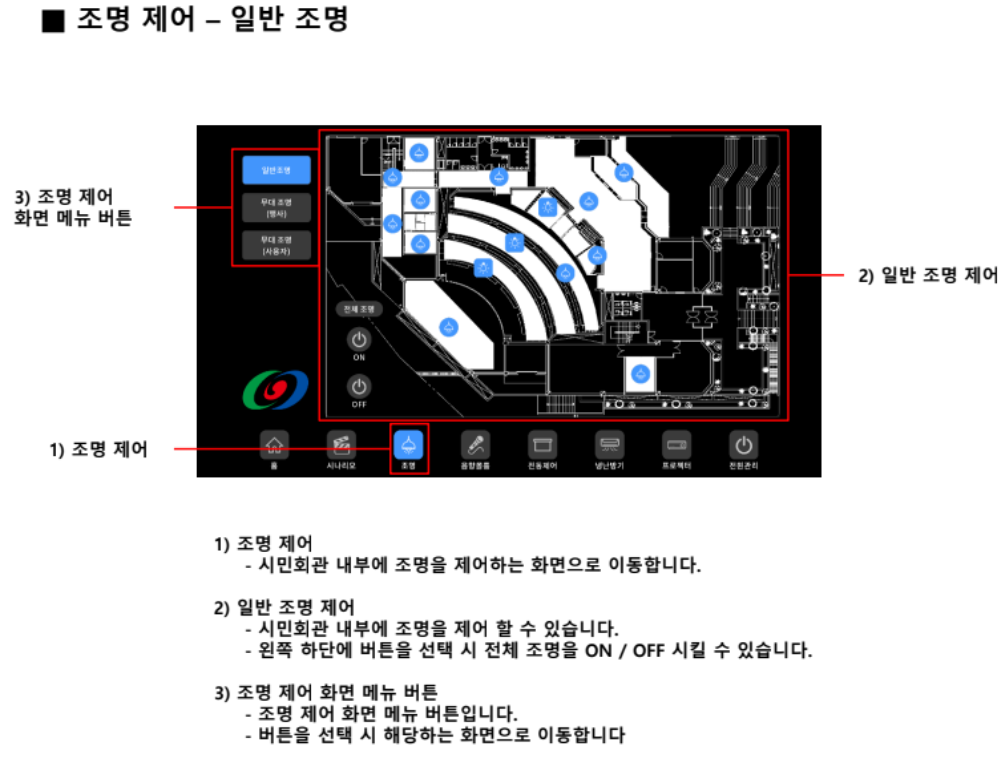

- 일반 조명

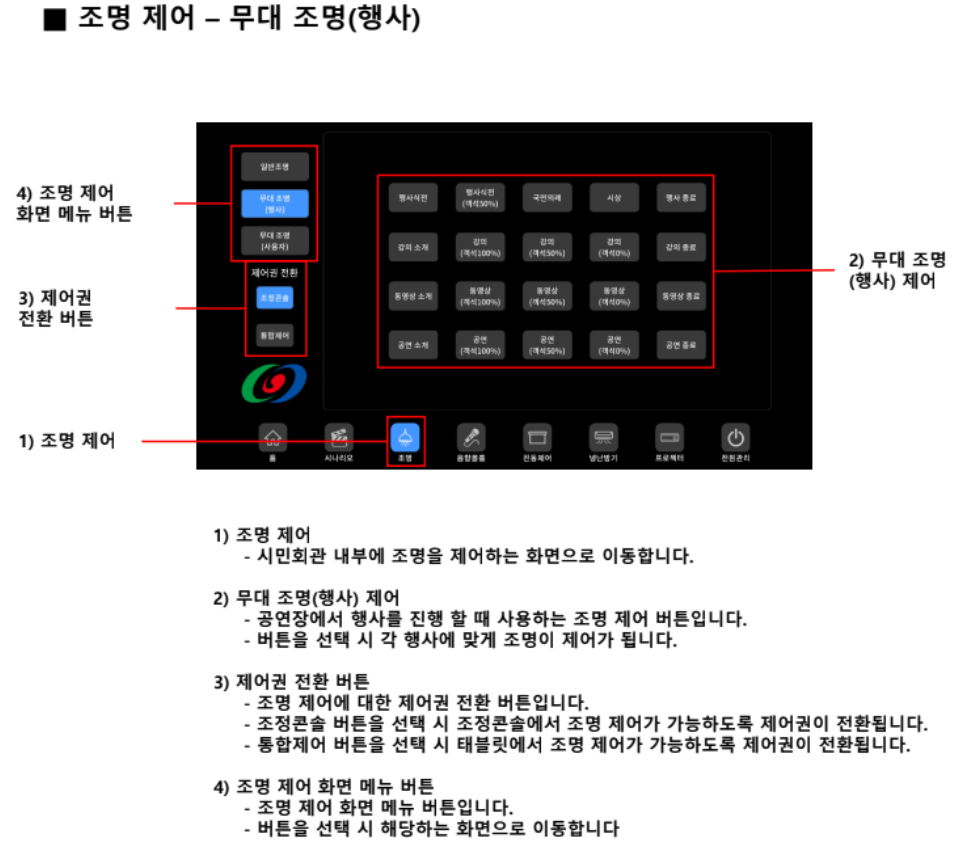

- 무대조명 행사장

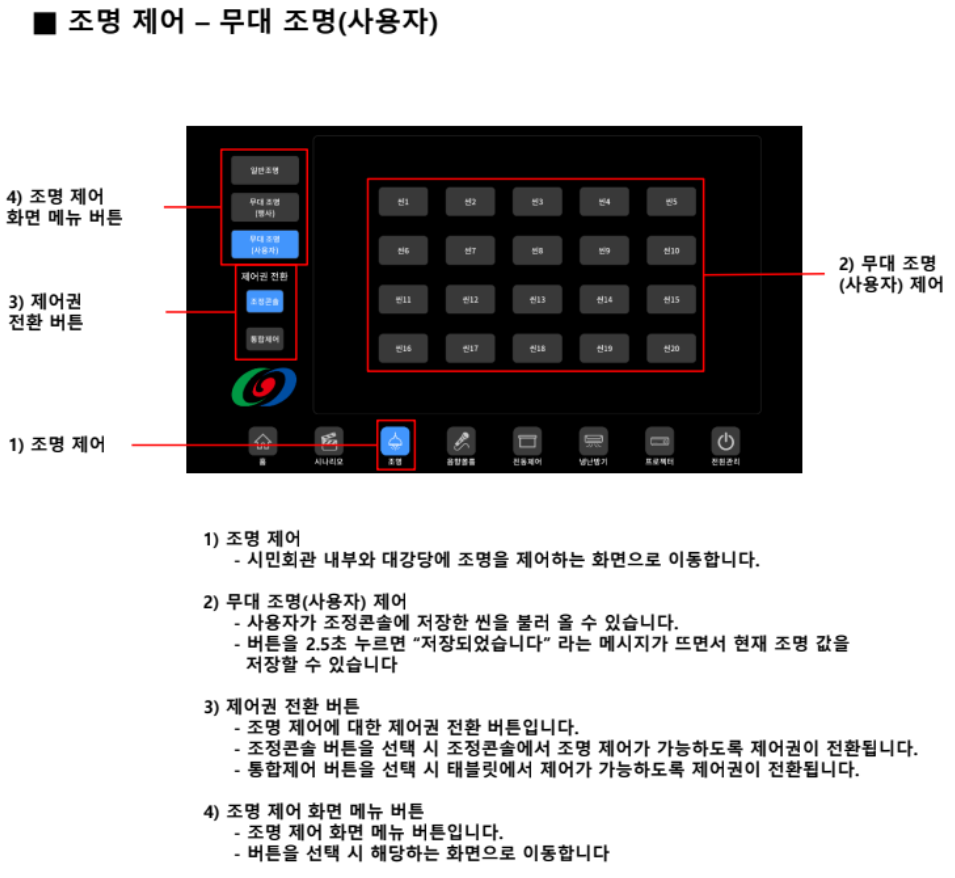

- 무대조명 사용자

















음향 제어

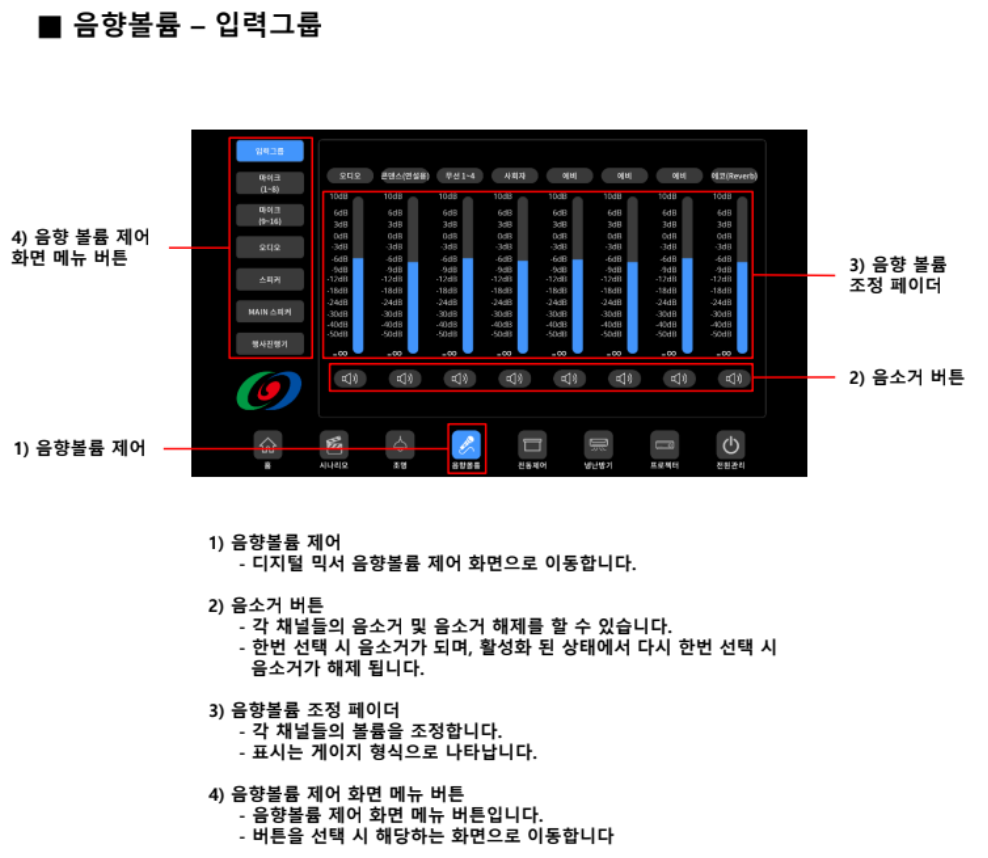

 - 디지털 믹서

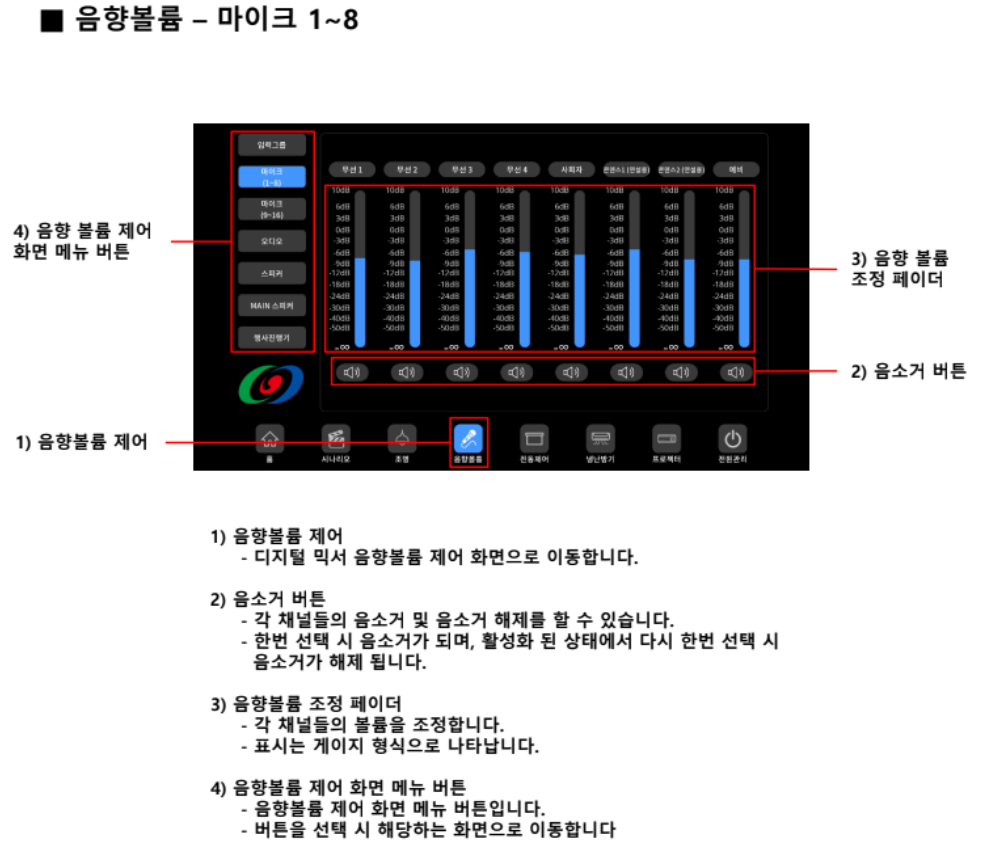

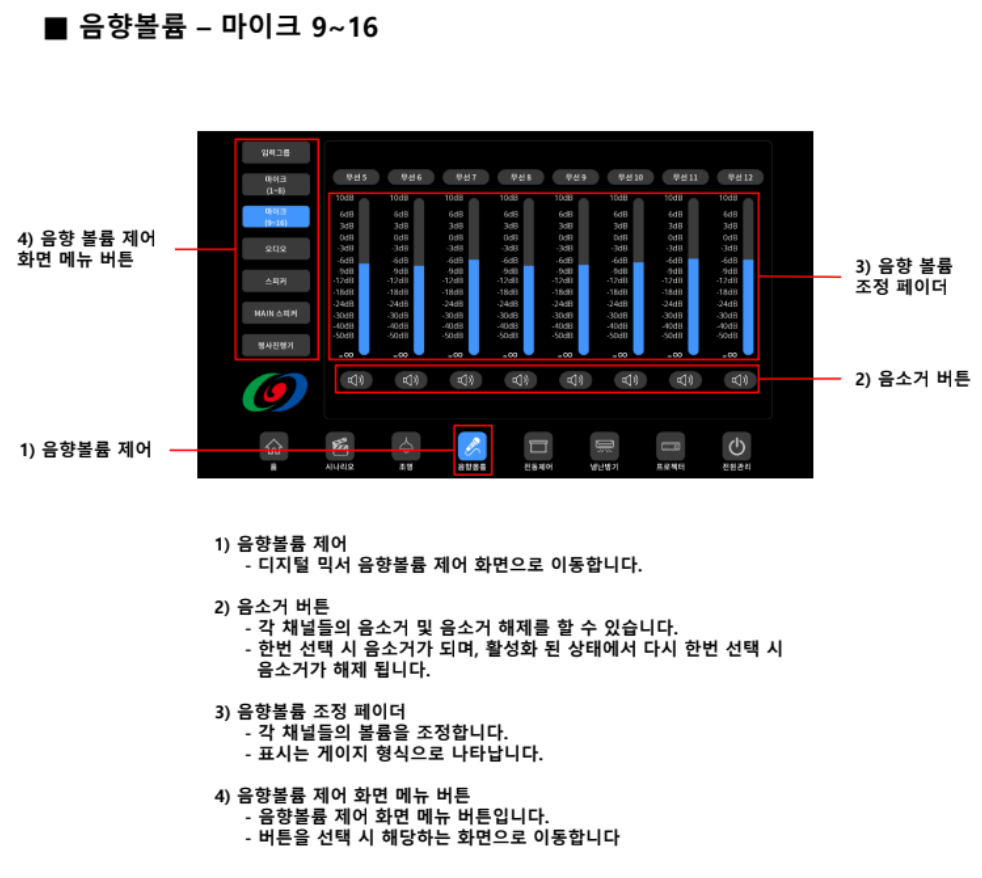

- 다중 마이크  멀티 마이크  1~ 16

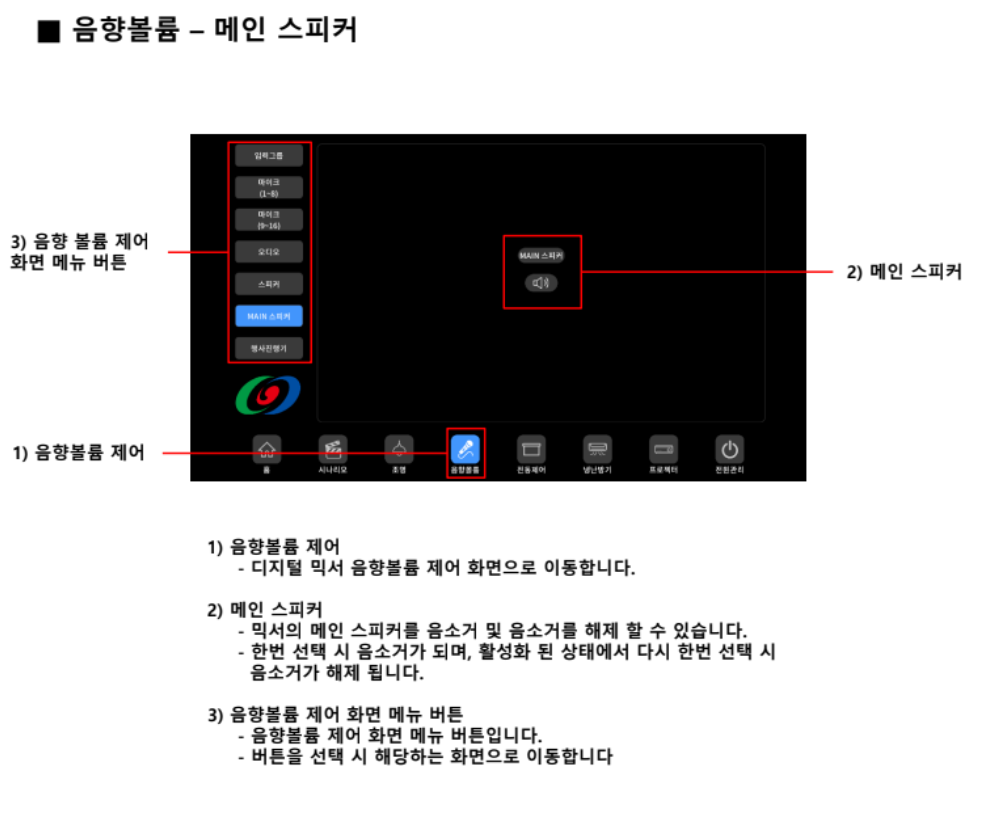

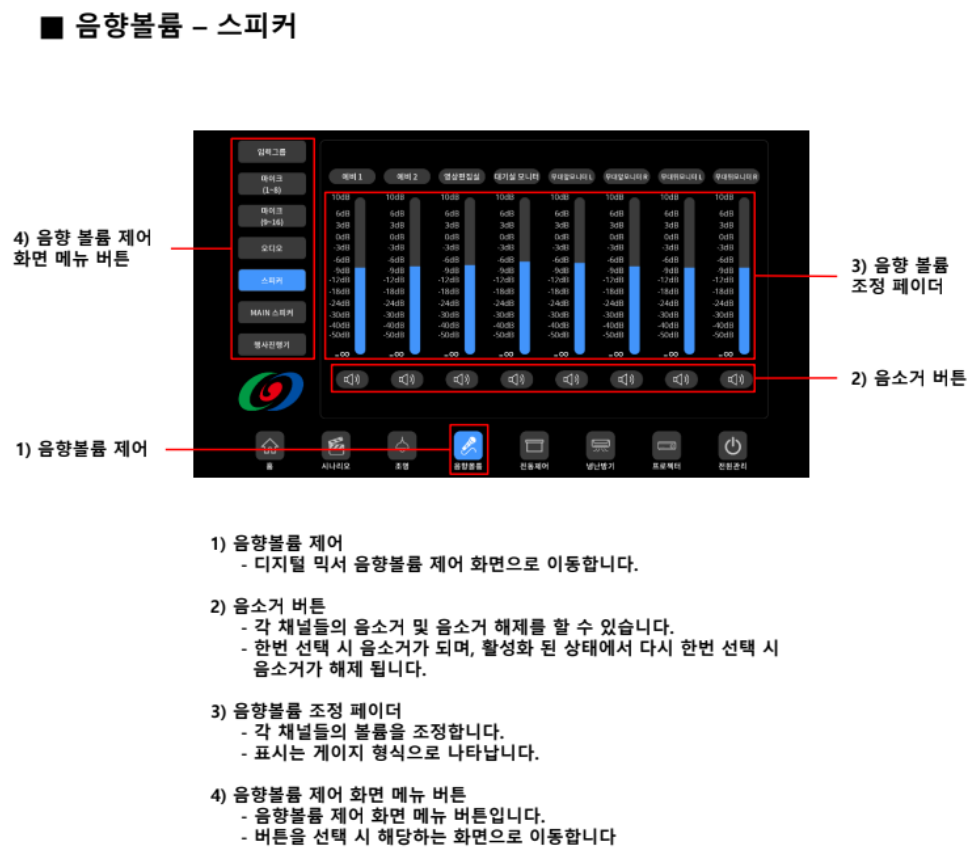

- 오디오 제어  스피커 메인스피커

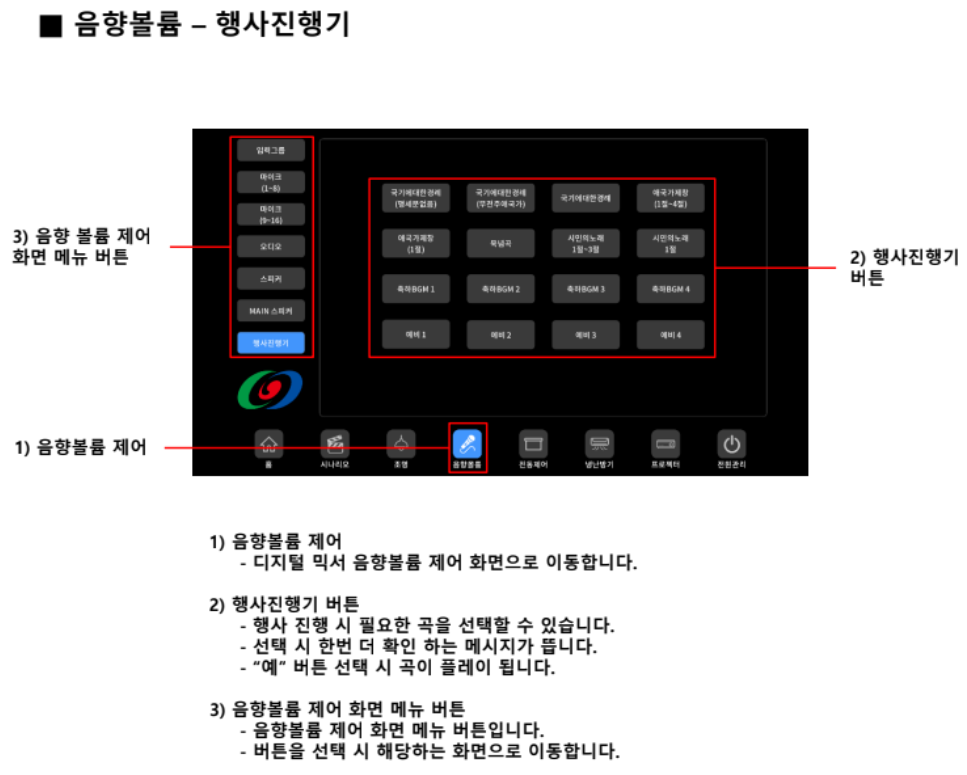

- 오디오 제어 행사진행기



























전동스크린 통합제어

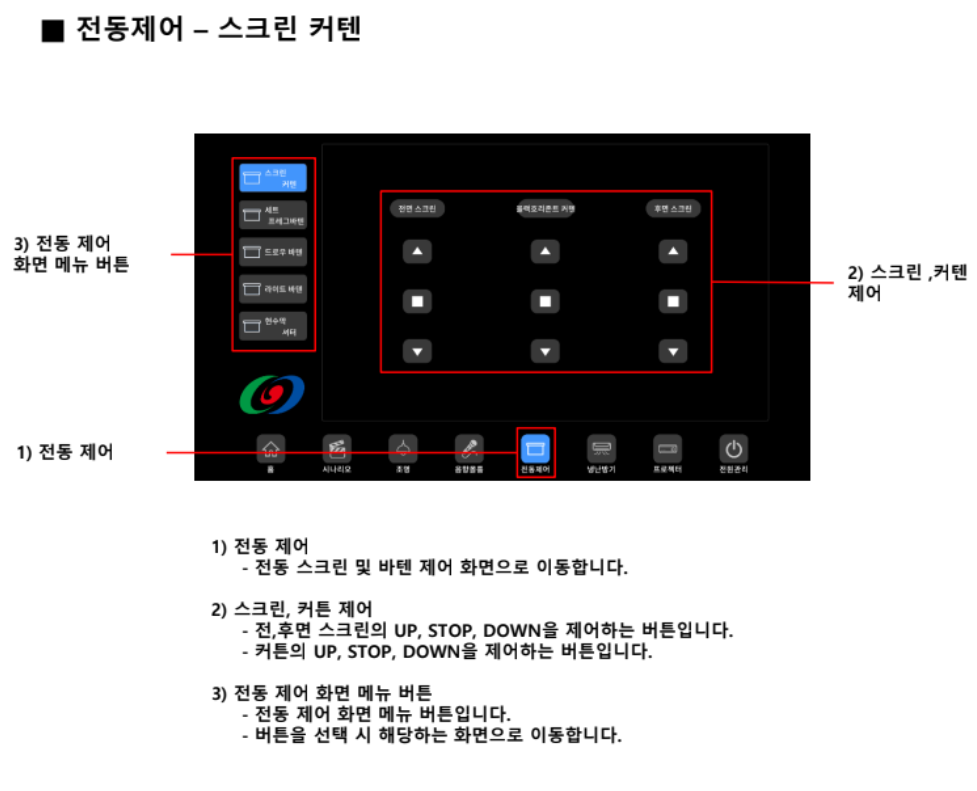

 -  스크린 커텐

 -  세트 플래그 바텐

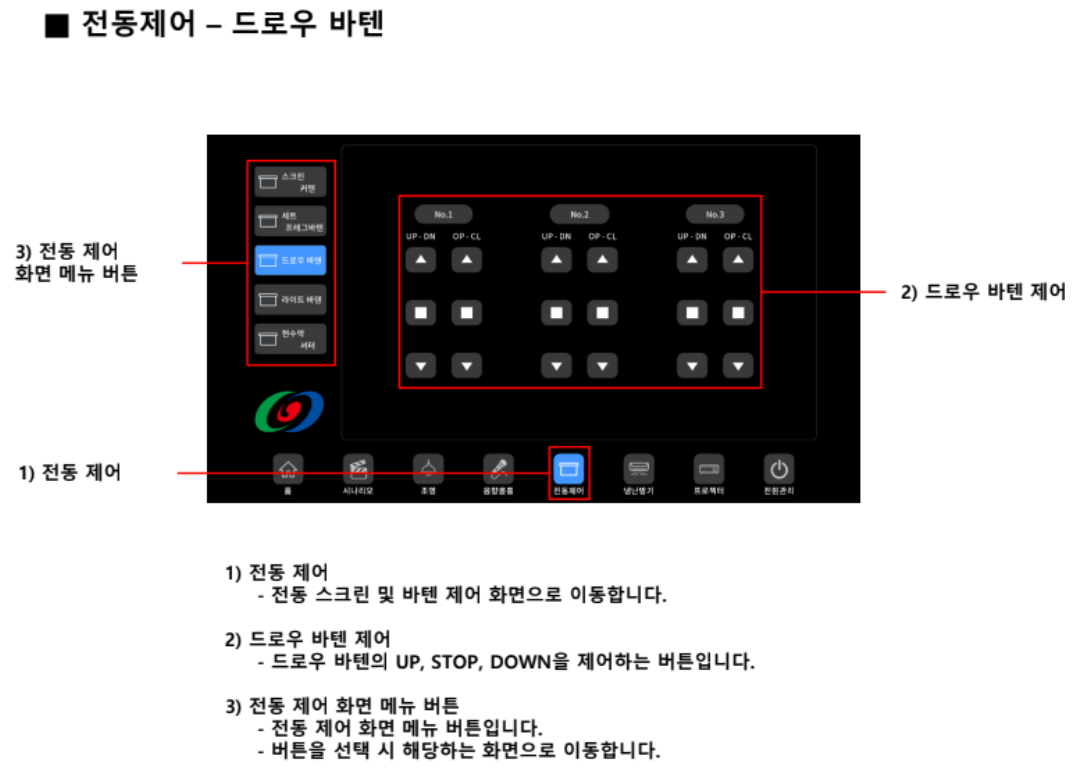

 - 드로우 바텐

 - 라이트 바텐

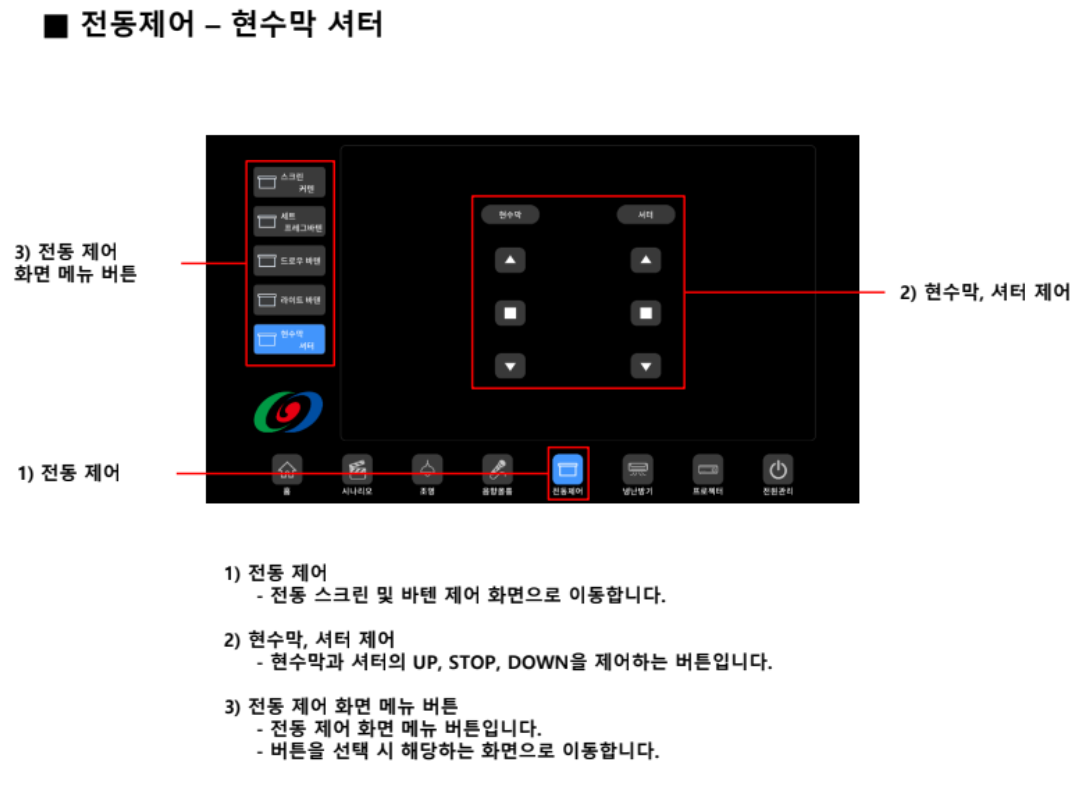

 - 현수막 셔터



전동제어 - 전동 스크린 및 바텐 제어

 스크린과 커튼  제어 - up, stop, down 제어













냉난방기 제어

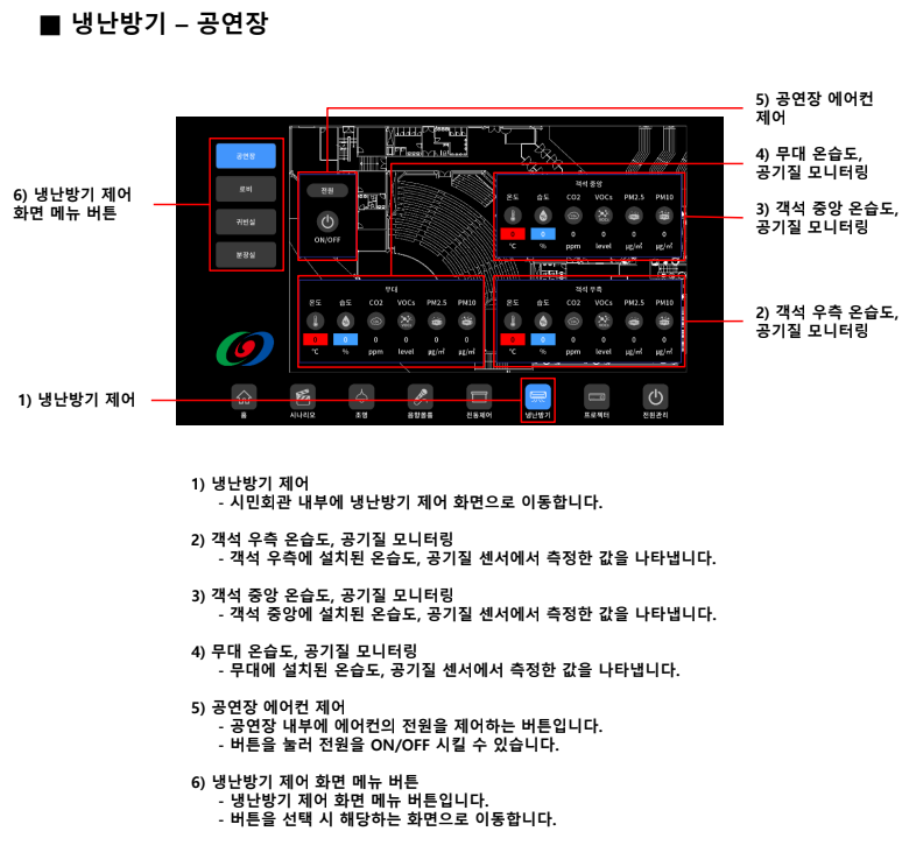

- 공연장 에어컨 제어

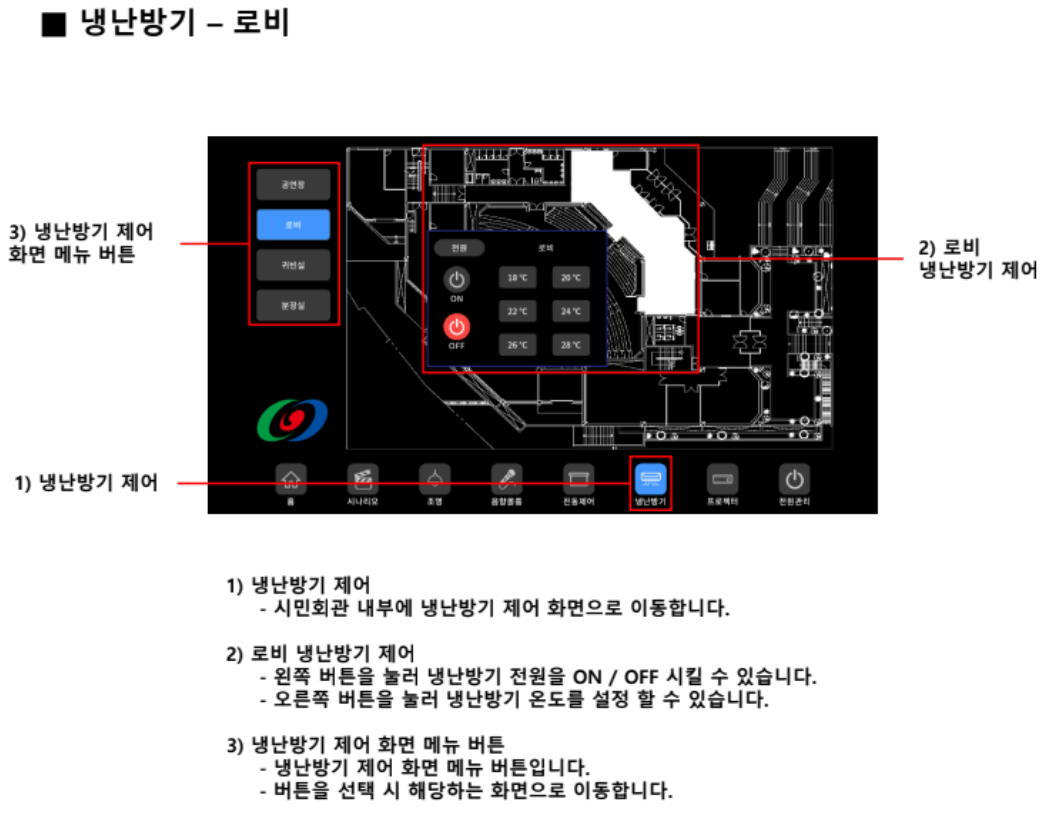

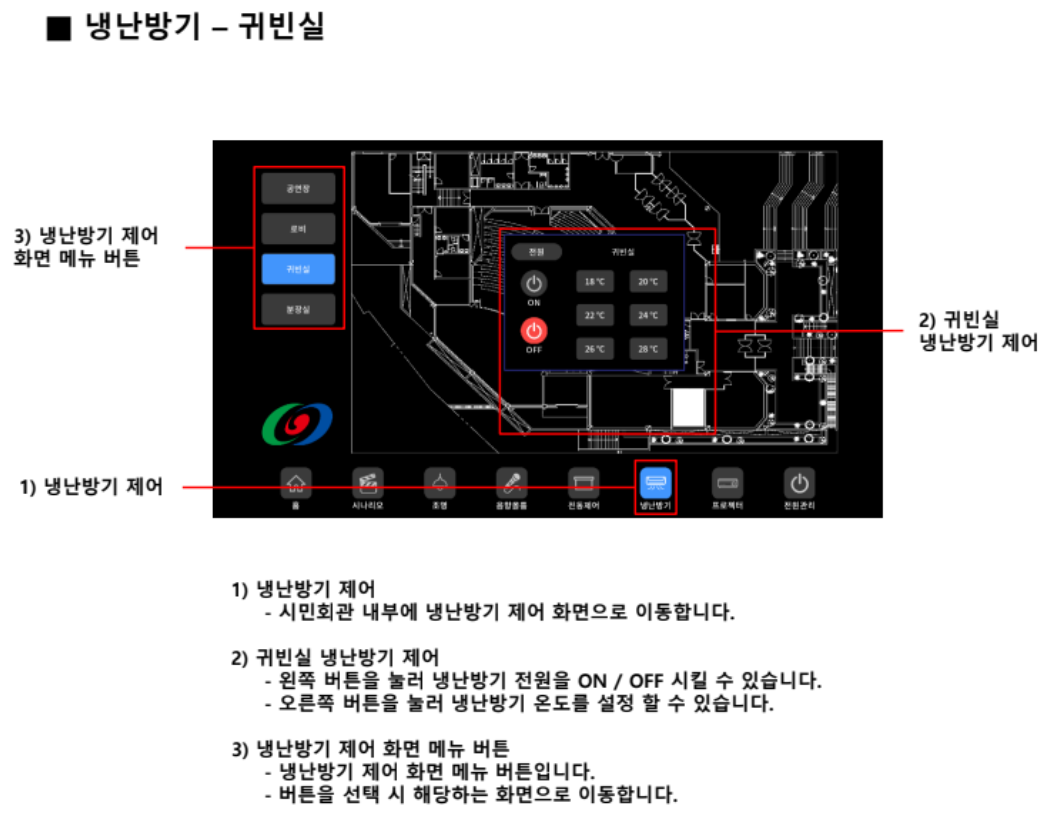

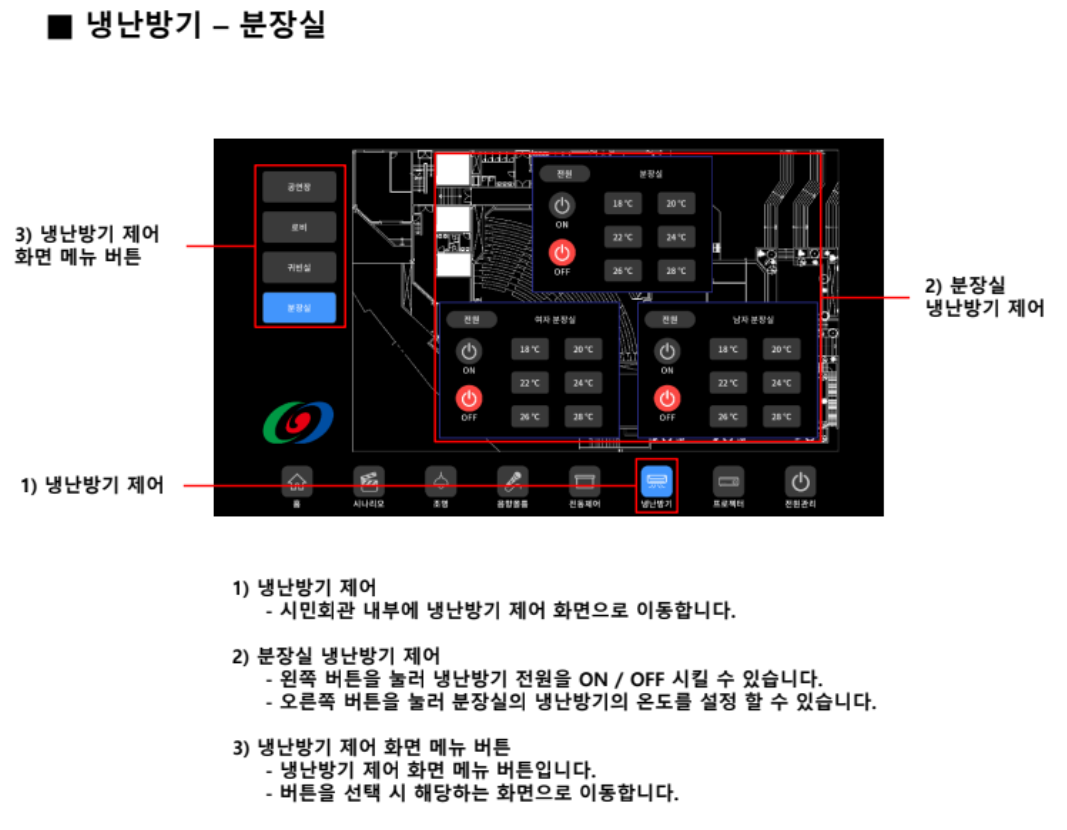

- 로비, 귀빈실, 분장실 에어컨 제어

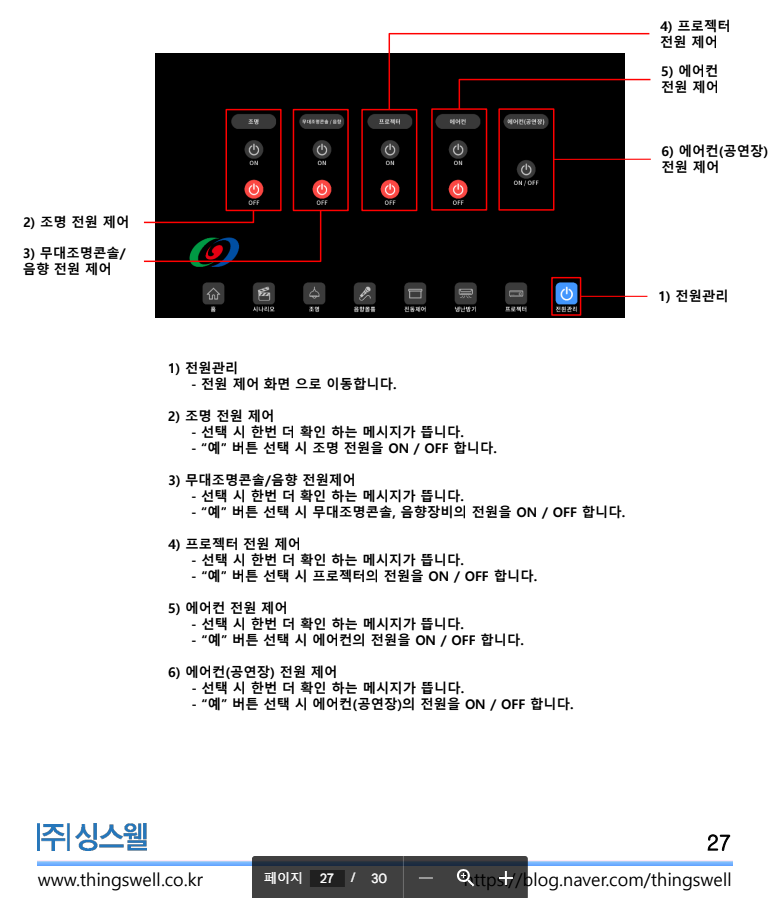

전원 제어

- 전원관리

- 조명 전원 제어

- 무대조명콘솔 / 음향 전원제어
